线缆护套表面瑕疵在线检测
品牌型号: 精质MVI
检测对象: 线缆护套表面等
缺陷类型: 凸起鼓包、凹坑露线、直径不均匀、划痕等
检测精度: 0.1mm
缺陷标识: 线缆实时表面图像显示、自动声光报警、瑕疵缺陷信息记录保存、记录检索、查询、打印
专利: 18
产品介绍

线缆护套表面瑕疵在线检测系统

【产品简述】


  无锡精质-【线缆护套表面瑕疵在线检测系统】主要针对电缆、光缆、线缆的护套在进行护套生产时表面出现的鼓包、凹坑、露线、粗细不均匀等表面瑕疵进行在线检测。

由于护套生产线是光缆、电缆、线缆的最后一道生产工序,由于生产线生产速度快、自动化程度高很容易对光缆护套造成瑕疵不良,如果不能直接在生产时对不良进行检测、排除,将直接影响到光缆、电缆的产品质量,后期流转到客户中造成质量投诉,给生产厂方带来很大的损失。

  借助于高速自动化的在线检测系统,可以有效的在线缆在线生产过程中进行检测,有效的避免了传统的人工肉眼检测速度慢、易疲劳、精度低、无统计等缺点,实时高速的对产品进行表面质量控制,自动保存每一卷线缆的表面质量信息(位置、图像、大小、护套直径、缺陷类型等)。能够有效的对不良品进行剔除,从而提高了产品质量及企业竞争力。

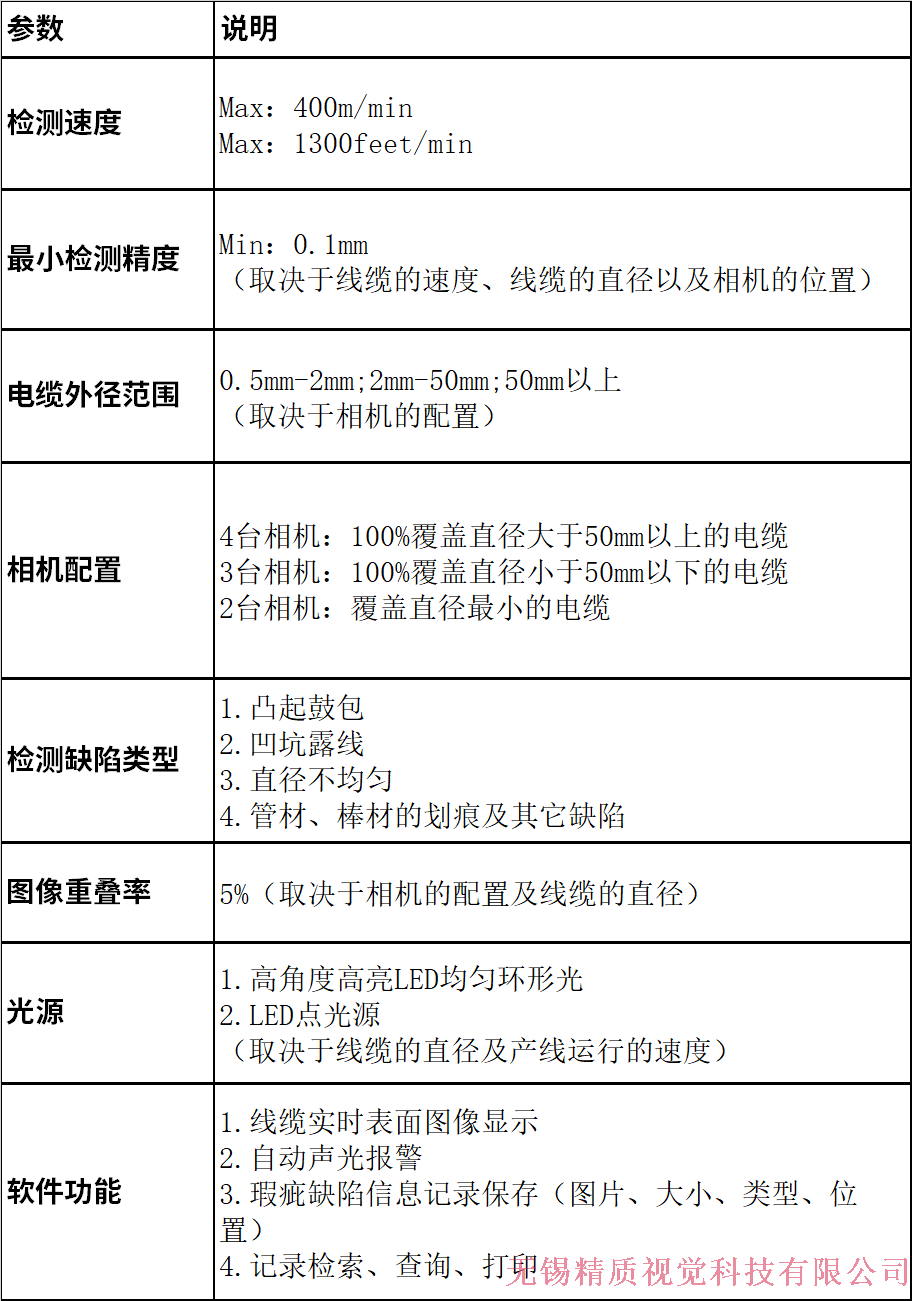

系统功能


编号

参数

明细

1

检测速度

Max400m/min

Max1300feet/min

2

最小检测精度

Min0.1mm

(取决于线缆的速度、线缆的直径以及相机的配置)

3

电缆外径范围

0.5mm-2mm;2mm-50mm;50mm以上

(取决于相机的配置)

4

相机配置

4台相机:100%覆盖直径大于50mm以上的电缆

3台相机:100%覆盖直径小于50mm以下的电缆

2台相机:覆盖直径最小的电缆

5

检测缺陷类型

1.凸起鼓包

2.凹坑露线

3.直径不均匀

4.管材、棒材划痕及其它缺陷

6

图像重叠率

5%

(取决于相机的配置及线缆的直径)

7

光源

1.高角度高亮LED均匀环形光

2.LED点光源

(取决于线缆的直径及产线运行的速度)

8

软件功能

1.线缆实时表面图像显示

2.自动声光报警

3.瑕疵缺陷信息记录保存(图片、大小、类型、位置)

4.记录检索、查询、打印





【检测原理】

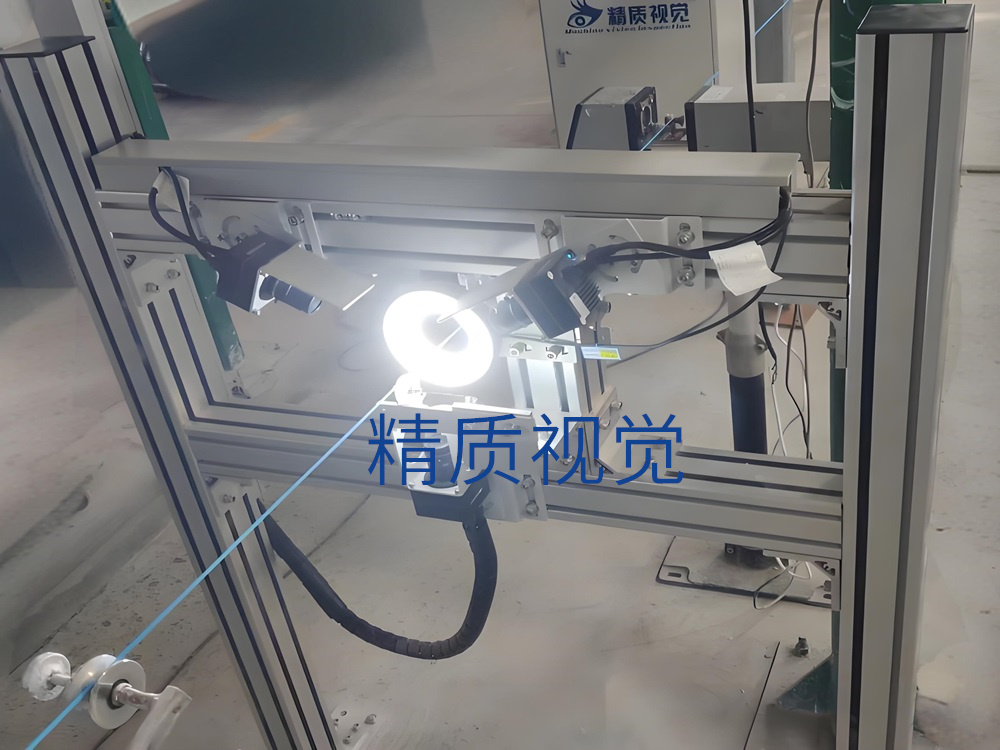

  系统采用机器视觉成像的原理,图像采集单元由多台CCD 相机和两组环形光源组成。两组环形光源构成均匀亮场,每台相机可分别覆盖超过线缆1/3 的区域,对线缆进行360°环绕扫描,可采集到均匀清晰的图像。

生产线运行时,系统通过编码器采集到信号,从而进行检测。在产线运行过程中线缆通过相机的扫描区域,多台CCD 相机根据编码器采集到的产线速度信号进行同步拍摄,然后系统将采集到的图像传给图像处理软件,通过高效的图像处理算法对图像进行分析,从而有效的发现并判定瑕疵不良,同时自动声光报警,提醒现场的工作人员。

  简易检测原理图如下图所示:




【瑕疵检测图片】



【系统软件】


(a)   系统主界面


(b)历史记录查询


(c)参数设定界面

【明星客户】

普睿司曼,罗森博格,南京全信,温州红旗,南通中天,远东线缆
