【概述】
铝件孔洞检测是典型的机器视觉系统，系统由工业数字相机、工业镜头、机器视觉光源、检测软件、工控机等组成。
【检测要求】
1、检测目标：铝件；
2、检测内容：孔的大小，孔的位置，孔的毛刺；
3、工件材质：铝；
4、尺寸：工件整体外形尺寸：230*100*40，检测部分尺寸：230*65.4，孔大小：2.0~2.4，孔间距（中心距）18；
5、检测精度：0.1mm；
【检测原理】
1、检测目标：对产品上的孔洞进行尺寸测量，其中标准孔径大小为51.85，公差正负0.05。
2、检测方式：采用背光源照射的方式，通过相机可得到产品的清晰轮廓图像。
3、软件检测原理：通过轮廓识别及圆拟合的方式可得到孔洞的直径信息，并将检测值与标准值进行比对，若超出公差范围则输出NG（不合格）信号，若符合公差要求则出差OK（合格）信号。
【检测流程】

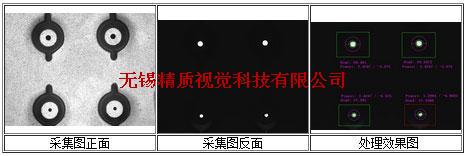

【检测效果】
