激光高速针孔仪

【产品介绍】

　　火眼针孔探测系统是一种使用皮秒光子技术,来检测微孔的设备，设备上安装有皮秒速度的检测传感器，同时配备红外激光源。这个设备的高速响应能力，使设备能够在高速情况下检测到5um，10um的微孔。该种类型设备的设计、生产和使用必须遵循欧洲标准EN 60825 -1。ASM20D的设计、制造和测试均遵循该标准。ASM20D针孔检测仪是一种光电静态系统，设计用于检测非透明轧制铝箔上的微孔。

使用激光的优点:

　　1、具有很高的分辨率;

　　2、抗干扰能力强;

　　3、获取的信息量丰富;

　　4、可全天候工作;

　　5、对样品无接触，无损伤;

　　6、无需客户提供样品，根据数据库就可以判断;

　　7、快速分析，鉴别各种厚度的特性;

　　8、高、低温及高压条件下测量;

　　9、光谱成像快速、简便，分辨率高仪器稳固，体积适中，维护成本低，使用简单。

【检测原理】

　　如图所示，当高精度激光投射到被检测铝箔的左侧时，只要在检测线上存在微孔，铝箔右侧形成的能量就是微孔区域面积的一个线性函数。雷达探测器将采集到的光子，通过光信号处理单元进行针孔分类识别。

　　由于产品表面的微孔很小，孔的大小的跨度很大，将带来大量的信息处理工作。雷达探测器将各种微孔分类识别并定义微孔，从而智能化筛选出实际微孔的级别，通过系统给出实时报警信号此过程中系统收集微孔信息生成质量报表。

【核心技术】

　　1、核心硬件：高精度激光、雷达传感器;

　　2、检测方式：在线检测;

　　3、安装优势：同时检测立式分切机的两个面;

　　4、安装位置：可以安装在分切机、卧式分切机、立式分切机、卷绕机、轧机;

　　5、机械尺寸：可根据客户机型定制;

　　6、设备维护：可以自动移开或手动移开，方便设备定期维护;

　　7、数据校准：按照欧洲标准的进行微孔校准。

【系统特点】

      1、100%轧制铝箔全面检查

　　2、为操作手提供及时可靠的信息

　　3、周期性缺陷的实时报警

　　4、 生产缺陷动态的实时监测

　　5、 生成涵盖每个产品卷的详细质量报告

　　6、 对孔尺寸及其在整个生产中的比例进行统计分析

　　7、为长期生产评估提供历史数据库

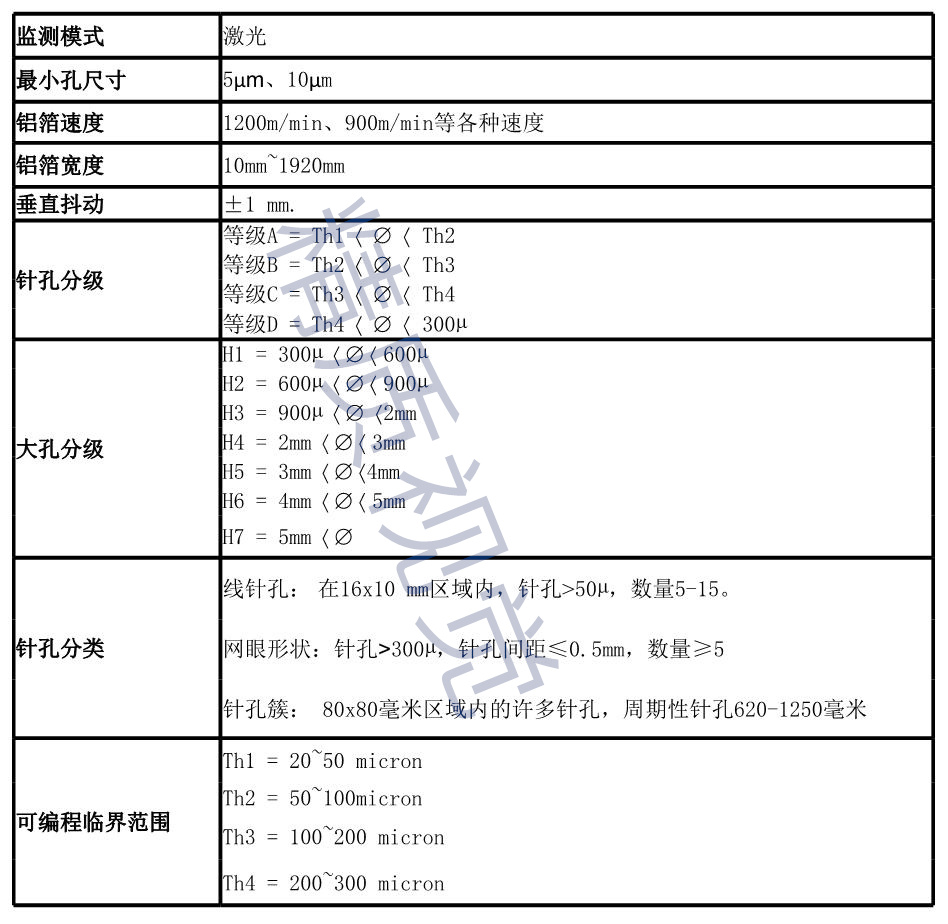

【技术参数】

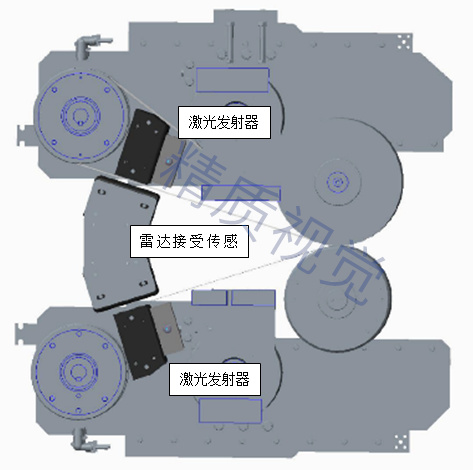

【核心单元】

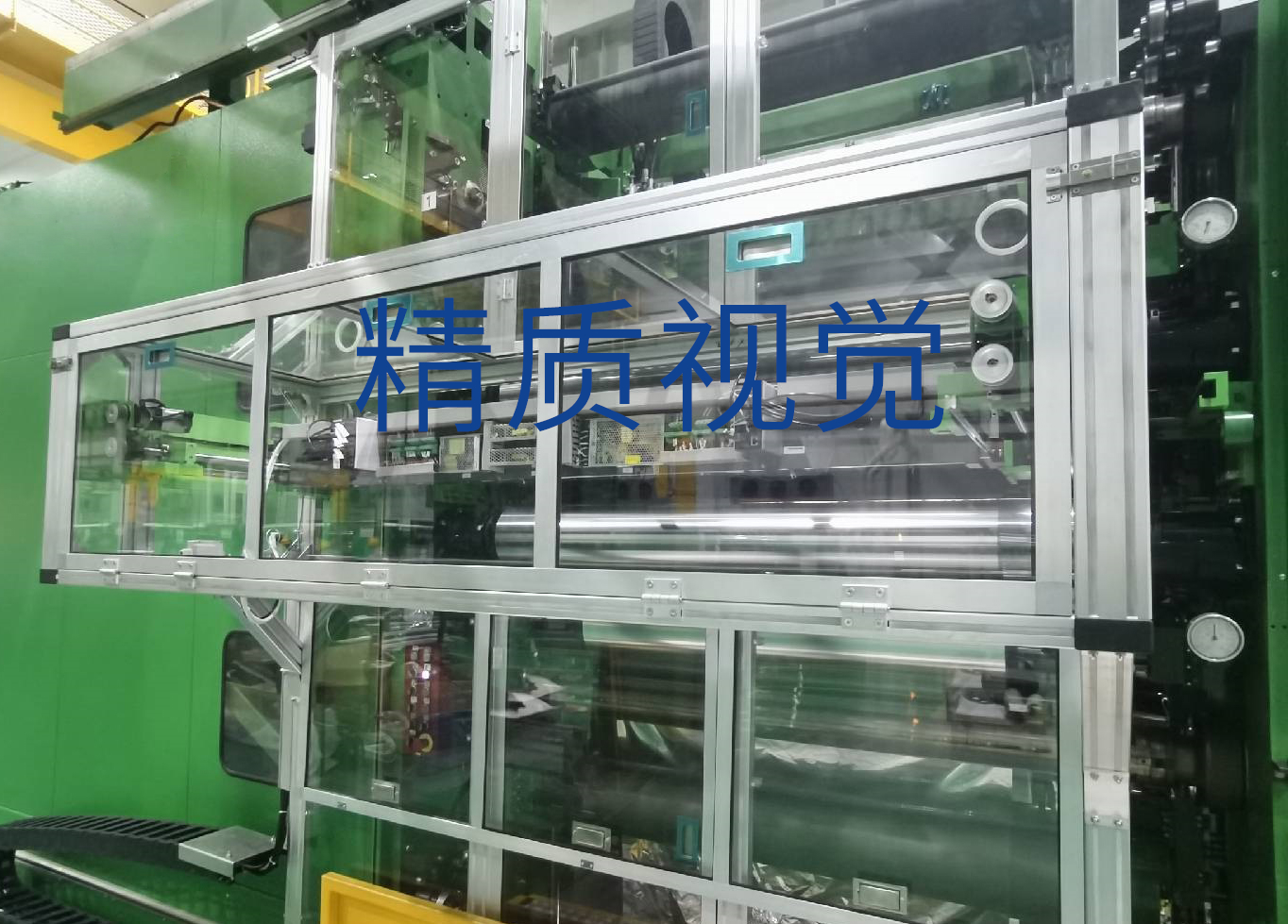

【安装位置】

　　针孔检测仪ASM20D易于安装，因为它的配置简单。发射器和接收器单元是经过预组装并排列好的。可以使用同样的组装支架将设备安装到生产线上。

　　电子控制单元直接安装在接收器的背部盖板上,并在两个单元间进行内部连接。发射器单元和接收器单元通过仅提供低压供电、低频信号的独立屏蔽电缆连接至电子柜。这种方法可以保证ASM20D系统符合EMC安全标准。屏蔽电缆的现场连接侧带有插塞式接头，便于运输和安装。一个标准螺杆式端子块位于电子柜内，专门用于I/O和以太网计算机连接。

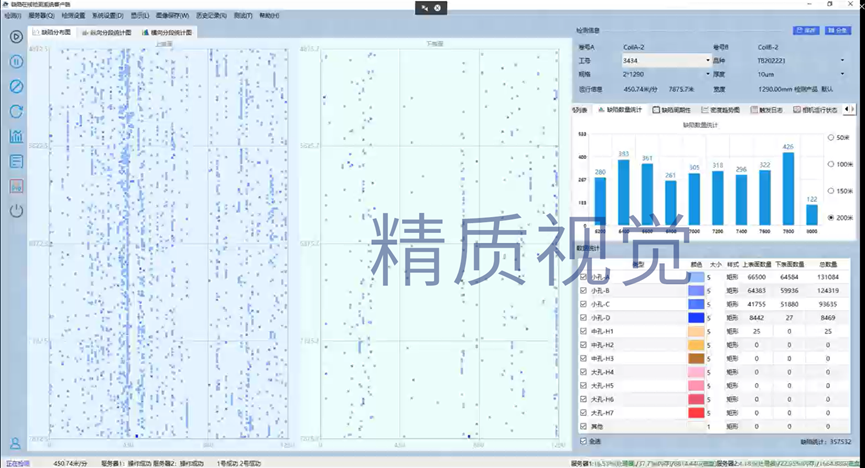

【检测界面】
