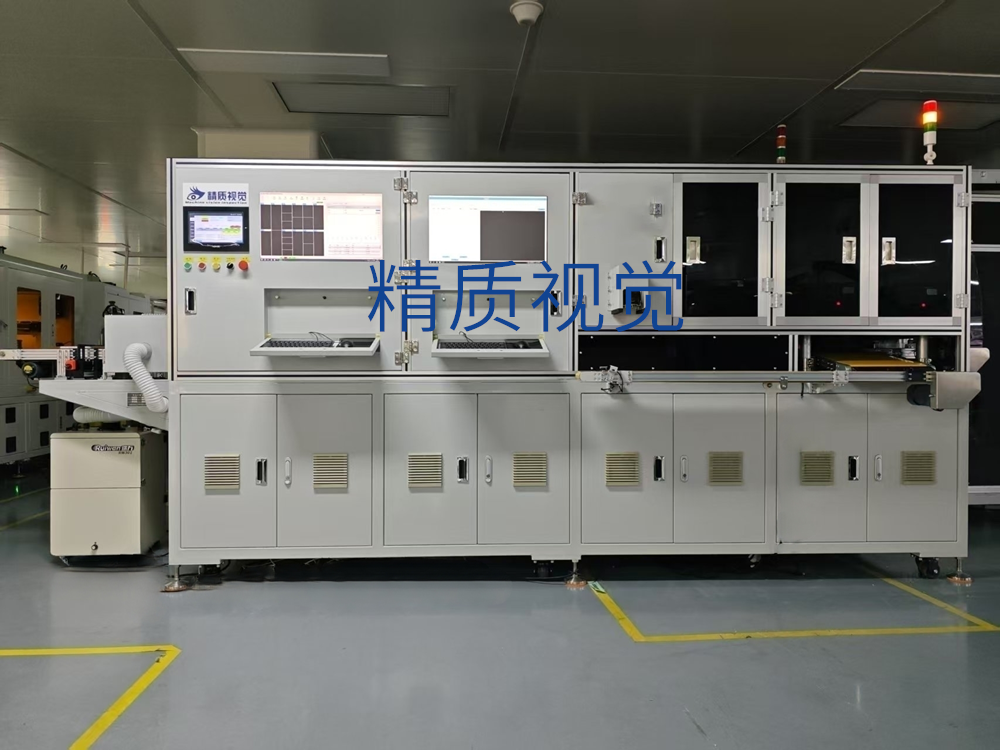

方壳顶盖外观检测设备

品牌型号 精质视觉
检测对象 锂电池
软件功能 软件功能可根据用户要求实现完全定制!
检测范围 定制
产品详情

产品介绍

  动力电池普遍采用的是方形硬壳结构,主要组成部件包括:顶盖,壳体,正极板、负极板、隔膜组成的叠片或者卷绕,绝缘件,安全组件等。通常采用铝壳,方形铝壳电池占动力电池的比重约为90%,而动力电池铝壳需要进行焊接封装来保护内部电极结构和防止电解液的渗漏。目前方形电池铝壳的焊接封装主要采用激光焊接的方式,在方形电池铝壳焊接封装工艺中,影响焊接质量的因素有很多,为此需要对方壳电池顶盖表面进行顶盖外观检测。



  检测原理

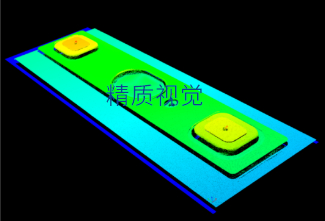

  方形电池的顶盖主要由顶盖板,正、负极柱,防爆装置,注液孔等组成,通过三维图像的高度信息精准定位缺陷位置,图像处理算法会实时输出检测结果,高效完成锂电池顶盖外观检测,降低客户生产成本,简化生产管理流程。

  使用方壳顶盖外观检测设备,添加检测工具,圈定检测区域,灵活设定高度上下限阈值、焊接平滑程度等参数,通过区域内对比每一处的高度、焊接平滑度等信息,轻松完成OK/NG判定。

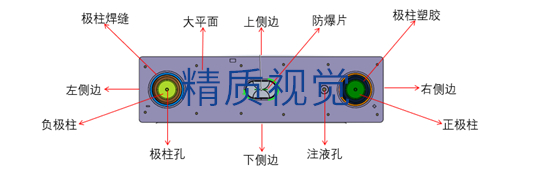

  产品检测区域



  检测流程



方壳顶盖外观检测设备参数

设备电源220V
设备气源0.5以上
检测速度30 pcs/min
检测精度>1um
设备尺寸
长宽高(mm)
2600*700*1800

检测瑕疵类型

检测面检测区域检测项
正面铝材面读码
划痕
擦伤
磕碰
压印
金属丝
铝板脏污
铝板黑点
蓝膜毛丝
蓝膜脏污
蓝膜黑点
蓝膜铝丝
防爆阀划伤
防爆阀脏污
防爆阀装反
焊道焊洞
焊渣
焊高
虚焊
过焊
焊烟
防爆阀防爆阀凹坑
防爆阀变形
无蓝膜
蓝膜歪斜
压印
极柱顶面脏污
异色
塑胶压伤
压印
划伤
注液孔孔毛刺
划伤
短侧面铝材侧壁磕碰伤
极柱侧壁溢胶
缺胶
胶开裂
金属丝
长侧面铝材侧壁磕碰伤
极柱侧壁溢胶
缺胶
胶开裂
金属丝

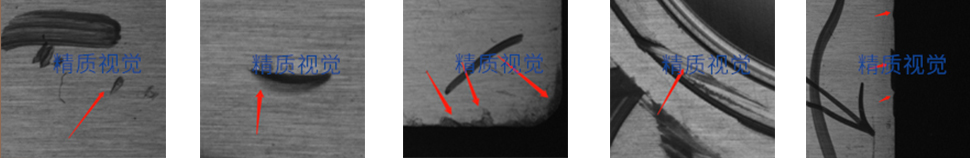

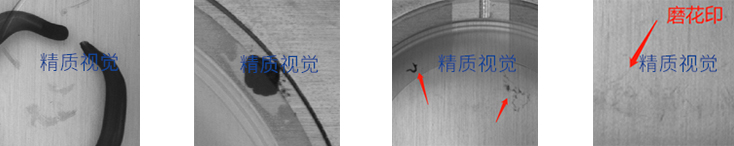

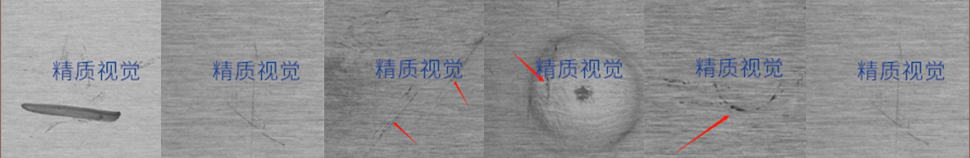

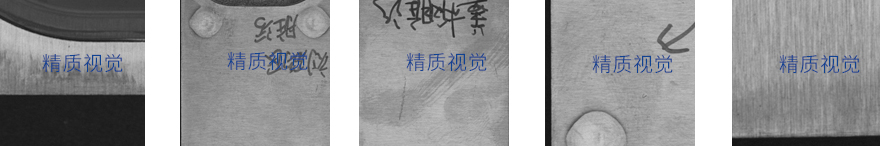

瑕疵图片

划伤



压印



脏污



防爆阀、蓝膜



软件功能

  1、 简单的操作界面,方便工人操作。

  2、 支持不同客户、不同质量标准的设置功能。

  3、 同一客户的缺陷,根据要求进行缺陷分类。

  4、 与现场设备生产同步,实时显示缺陷位置信息、图像信息。

  5、 可以根据客户要求,实时生成批次号;支持在生产过程中,修改批次号。

  6、 每个批次号生产结束时,自动生成该批次号产品的质量报表;支持自动打印功能。

  7、 所有批次号的产品质量,随时可以回调,分析产品质量信息。

  8、 历史记录支持长时间储存,并可定时、定量删除自动删除历史记录,节约计算机空间的瑕疵位置分布地图显示;

  9、 金牌技术服务功能,随时解决操作难点。
